城市大量建成年代超过 10 年的高层住宅、商业综合体外立面，普遍存在瓷砖、真石漆、保温饰面层空鼓脱落风险。外墙饰面层脱落属于典型 “悬在城市上空的隐患”，近年来多地住建部门持续推进外立面安全专项排查工作。传统检测手段长期面临安全风险高、覆盖面不全、检测效率低、漏检率高等行业痛点，难以满足大规模城市建筑外立面普查需求。红外热成像无损检测技术凭借非接触、远距离、大面积快速扫描的技术优势，逐步成为外墙空鼓筛查的主流技术路径。格物优信 HA640 手持式红外热像仪，专为建筑外立面缺陷巡检场景优化，640×480 高分辨率红外机芯，搭配建筑长焦镜头，能够在地面远距离完成高层外墙空鼓、渗水、保温层剥离等病害的可视化识别，为房屋安全检测机构、物业、住建主管部门提供一套轻量化、可落地、符合国内建筑检测规范的外墙无损检测解决方案。本文将系统剖析当前外墙空鼓检测行业的现实困境，对比各类检测手段优劣，详解 HA640 设备选型逻辑，阐述该设备在城市建筑外立面安全普查中的应用价值。
一、城市建筑外墙空鼓病害现状与安全风险
外墙空鼓本质是饰面层（瓷砖、砂浆、真石漆）与基层墙体之间粘结失效，形成封闭空气夹层。空气导热系数远低于混凝土、水泥砂浆，在日照升温或者夜间降温过程中，空鼓区域与墙体密实区域产生明显温差，这也是红外热成像能够识别空鼓缺陷的物理基础。随着建筑服役年限增加，热胀冷缩、雨水渗透、冻融循环、墙体沉降等因素持续破坏粘结层，空鼓面积会逐步扩大，最终引发饰面层脱落，极易造成地面行人伤亡的重大安全事故。
从病害分布特征来看，空鼓高发位置集中在窗户四周、外墙阴阳角、不同材料交接位置、保温层拼接缝区域。很多空鼓缺陷隐藏在饰面下方，从肉眼可见光外观上无法识别，只有当空鼓面积持续扩大、饰面起翘开裂之后才能被发现，此时已经临近脱落风险临界点。大量老旧小区外立面病害具有隐蔽性、突发性的特点，单纯依靠人工目视巡检只能识别表面开裂、掉皮等显性病害，无法探测墙体内部的脱空区域，存在巨大漏检隐患。
国内多个省市已经出台房屋安全管理相关法规，要求高层建筑定期开展外立面安全检测。传统检测模式下，高层外墙检测往往需要搭设脚手架、租赁高空吊篮，检测人员近距离敲击墙体，依靠听声判别空鼓点位。该模式在大规模普查场景下，短板十分突出。
二、传统外墙空鼓检测手段痛点对比
2.1 人工敲击法（小锤敲击）
人工敲击是建筑检测行业沿用多年的经典方式，检测人员近距离接触墙面，依靠敲击声音差异判断空鼓边界。优点是操作简单，单点检测准确度高，可作为红外筛查后的复核验证手段。缺点极为明显：高层作业必须搭设脚手架或吊篮，脚手架搭设成本高昂，搭设周期漫长；吊篮作业属于高空特种作业，检测人员面临坠落风险，受大风天气限制，很多高层外立面无法全面覆盖；检测属于单点抽样模式，很难做到整面墙体全覆盖，大面积普查效率极低；长期敲击作业还会对已经老化脆弱的饰面造成二次损伤，加速饰面层脱落。对于一栋 30 层高层住宅，采用吊篮敲击检测，整栋外立面完整普查往往需要数天时间，人力与设备成本居高不下。
2.2 目视观测法
依靠肉眼远距离观察墙面裂缝、起鼓、掉砖等外观病害。仅能识别已经发生破损的显性缺陷，对于内部空鼓、表面完好的隐蔽脱空完全无法识别，只能作为初步筛查手段，无法独立完成安全评估。
2.3 超声波 / 雷达检测
超声波、探地雷达可以实现墙体内部缺陷定量探测，检测精度高，但是设备笨重，检测速度慢，单点扫描，不适合整栋建筑立面快速普查；设备价格昂贵，对操作人员专业能力要求高，数据处理周期长，一般用于重点点位深度复核，不适合城市大范围建筑外立面批量筛查。
2.4 无人机红外检测
无人机搭载热像仪可以实现外立面全覆盖扫描，适合超高层。但无人机受大风、阴雨、城市空域管制限制，作业窗口期短；设备、持证飞手成本高，后期图像拼接、数据处理工作量巨大；部分老旧小区建筑密集，周边电线复杂，无人机飞行存在碰撞风险，很多场景无法作业。
多种传统检测手段都存在明显短板，行业急需一套兼顾安全、效率、成本的筛查工具。格物优信 HA640 手持红外热像仪，采用地面远距离扫描方案，不需要人员登高，完美适配城市老旧小区、多层、高层楼宇外立面大面积普查，适合第三方检测机构常态化巡检。
三、红外热成像检测外墙空鼓的技术原理与规范依据

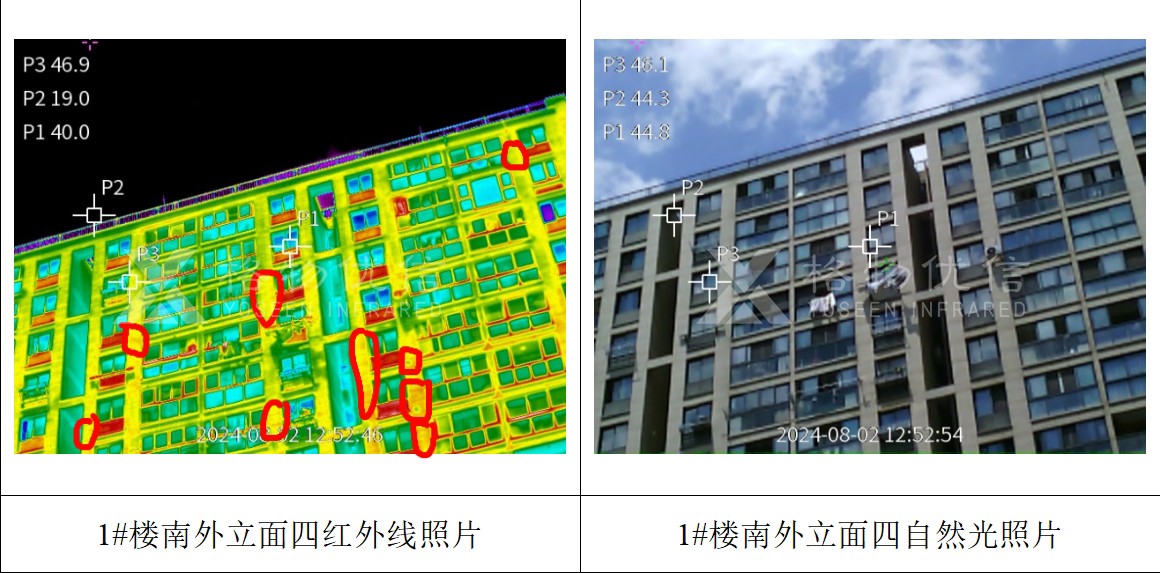

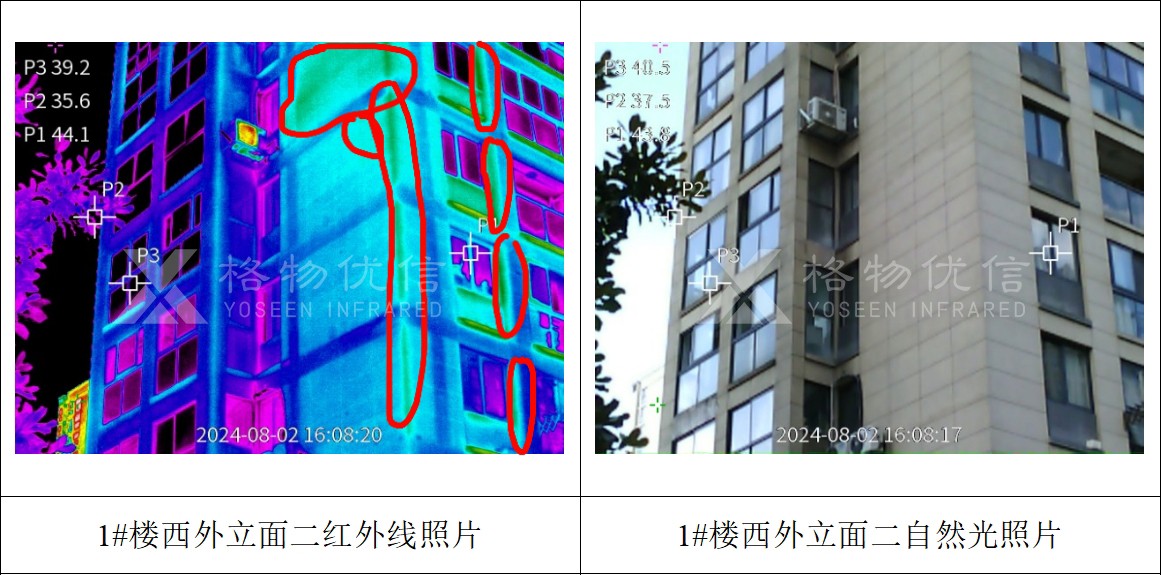

红外热像检测外墙空鼓，核心依据是热惯量差异原理。混凝土导热系数约 2.5W/(m・K)，空气导热系数仅 0.024W/(m・K)，空鼓位置形成空气隔热夹层。在日照加热阶段，热量无法向墙体内部传导，热量积聚在饰面表层，空鼓区域表面温度高于周边密实墙体，在红外热图呈现高亮热斑；日落降温阶段，墙体内部热量无法向外传递，空鼓区域温度低于正常墙体，热图呈现低温暗斑。通过捕捉这种温度异常区域，即可定位空鼓边界。
本方法符合《红外热像法检测建筑外墙饰面层粘结缺陷技术规程》CECS 204:2006、GB/T 23444《红外热像法检测建筑围护结构热工缺陷技术规程》等国内标准，可作为外墙饰面层粘结缺陷筛查的有效手段。红外热成像属于定性大面积筛查，筛查识别出的可疑空鼓点位，规范要求采用小锤敲击进行现场复核确认，最终判定缺陷等级。
检测对环境条件有基础要求：最佳检测时段为晴天日出后 2 小时或者日落前 2 小时，墙体形成稳定温差，墙体表面温差≥5℃，识别效果最优；雨天、墙体潮湿、强大风、墙体大面积植被遮挡时不适合检测。检测时需要根据外墙饰面材质（瓷砖、真石漆、水泥砂浆）校正发射率，混凝土、水泥砂浆发射率取值 0.90~0.95，降低测温误差。
四、格物优信 HA640 热像仪：面向外墙空鼓巡检的设备选型逻辑
在建筑外墙检测场景，热像仪的核心指标不是单纯测温精度，而是远距离成像分辨率、热灵敏度、户外强光可视能力、整机耐用性、现场数据记录能力。格物优信 HA640 手持式双光红外热像仪，从底层硬件、软件算法专门针对建筑外立面巡检场景优化，是外墙空鼓普查的优选机型。
HA640 搭载 640×480 非制冷红外焦平面探测器，热灵敏度 NETD≤50mK，能够捕捉低至 0.05℃的微小表面温差，分辨微弱的空鼓热异常；搭配长焦镜头，远距离扫描高层外墙，50 米距离依然可以识别 0.1㎡小型空鼓缺陷，8 倍数字变焦，对可疑区域放大观察，清晰分辨空鼓边界。设备配备 4.3 英寸户外高亮触控屏，强光日光下依然清晰查看热图，不会出现屏幕发白看不清的问题，满足白天户外长时间巡检作业。
整机重量≤900g，人体工学机身，单手握持，长时间户外巡检手臂不易疲劳；IP54 防护等级，2 米防摔设计，户外工地、老旧小区复杂环境下抗磕碰；双电池配置，单块电池续航 4 小时，现场快速更换电池，单日连续 8 小时不间断巡检，满足全天大面积普查作业。双光融合设计，红外热图像叠加 500 万可见光画面，热图上的温度异常区域可以直接对应可见光实景，快速区分空鼓、管线、金属构件、窗户阴影等干扰热源，降低误判概率。
现场作业功能适配检测报告需求：支持实时抓拍、红外视频录制，可在现场直接添加文字、语音注释，标记楼栋编号、立面方位、可疑病害位置；内置多点测温工具，可添加点、线、矩形测温框，读取缺陷区域温度数值；支持多调色板切换，铁红、彩虹、白热等调色板，方便工程师根据现场环境切换，更好识别微弱热斑；TF 卡 + Type-C 存储，图像、视频数据导出便捷，配套 PC 端 IRStudio 专业分析软件，后期进行温度数据分析、图像标注，直接生成检测素材用于正式检测报告。测温范围 - 20℃~600℃，测温精度 ±2℃或 ±2%（取大值），完全满足建筑外墙测温场景。
为什么很多检测机构对比多款设备之后，最终选择 HA640 用于外墙空鼓普查？很多入门级 384 分辨率热像仪远距离成像像素不足，高层外墙小面积空鼓容易漏检；部分进口机型价格高昂，后期维修周期长，配件采购困难。格物优信国产 HA640 兼顾 640 高清红外分辨率、户外工业防护、完整建筑检测配套软件，设备采购成本更低，售后响应快，非常适合第三方检测单位批量采购、组建外墙巡检班组。
五、HA640 在外墙空鼓检测中的作业模式与适用场景

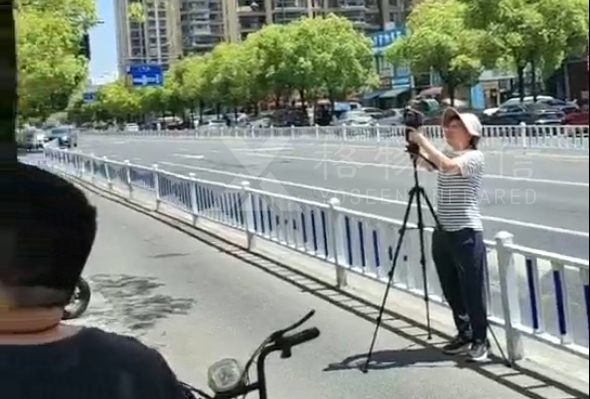

HA640 地面远距离扫描模式，检测人员站在地面，无需登高，对建筑四个立面分区扫描，从上至下匀速移动扫描，记录整面墙体红外图像。遇到明显温度异常热斑，使用激光指示定位，变焦放大观察，现场标记点位，后续安排小锤敲击复核确认。
适用场景覆盖：老旧小区外立面安全普查、新建楼盘外墙保温与饰面验收、商业综合体外立面定期巡检、学校医院等公共建筑外墙安全排查、外墙维修后的完工复检。对于多层、中高层住宅，地面手持 HA640 作业效率优势最大；超高层场景可以和无人机红外方案组合，无人机做整体立面粗筛，HA640 地面定点复核可疑点位，形成 “粗筛 + 精判” 的组合检测方案。
六、方案局限性与配套质量控制要点
红外热成像技术存在适用边界，并非所有墙面缺陷都可以 100% 识别。如果墙体表面被密集藤蔓、广告牌大面积遮挡，或者墙体完全湿透，会干扰热传导，造成误判；面积过小、深度很浅的空鼓，温差不足，识别难度提升。因此行业规范明确：红外属于大面积筛查手段，所有红外识别的疑似空鼓，必须采用敲击法现场复核，剔除管线、金属预埋件、窗户阴影等干扰热源，降低误判率。使用 HA640 作业，检测人员需要经过建筑红外检测专业培训，熟悉不同饰面材料的热特征，掌握环境条件选择、发射率校正、热图判读方法，才能保证检测结果稳定可靠。
七、结语
城市外立面安全治理已经进入常态化阶段，传统高空检测模式成本高、风险大，已经难以适配大规模城市建筑普查需求。格物优信 HA640 手持红外热像仪，依托 640 高清红外成像、高灵敏度测温、户外工业级防护，实现地面远距离无损筛查外墙空鼓、渗水等隐蔽病害，从源头降低高空作业安全风险，成倍提升外立面普查效率。该套方案已经在国内多地老旧小区外立面安全排查项目落地，为房屋安全检测机构、住建主管部门提供安全、高效、经济的技术工具。随着无损检测技术持续推广，以 HA640 为代表的红外热成像设备，将持续助力城市建筑外立面隐患排查，守护城市公共安全。
