城市配网地埋电缆发生高阻闪络故障时，单凭传统摇表很难锁定故障区段，抢修耗时久、开挖范围大，如何用一套设备快速完成从粗测到定点的全流程排查？本文结合某城区 10kV 工业园专线地埋电缆故障抢修案例，详细介绍 LD-2004 多次脉冲电缆故障测试仪的现场应用流程与实操效果，为同类故障排查提供可参考的技术路径。
案例背景与故障特征
本次故障线路为武汉某工业园区 10kV 供电专线，采用 YJV22-8.7/10kV 型交联聚乙烯地埋电缆，全线总长约 2.3km，沿市政人行道敷设，投运时间 6 年。故障发生后线路跳闸，运维人员使用绝缘摇表测试，三相绝缘电阻均在兆欧级，无法通过电阻值直接判断故障相别与大致位置，初步判定为高阻泄漏性故障。这类故障无法用低压脉冲法直接测试，传统单次闪络法又存在波形杂乱、判读难度大的问题，抢修团队决定采用武汉市龙电电气设备有限公司生产的LD-2004 多次脉冲电缆故障测试仪开展全流程排查。

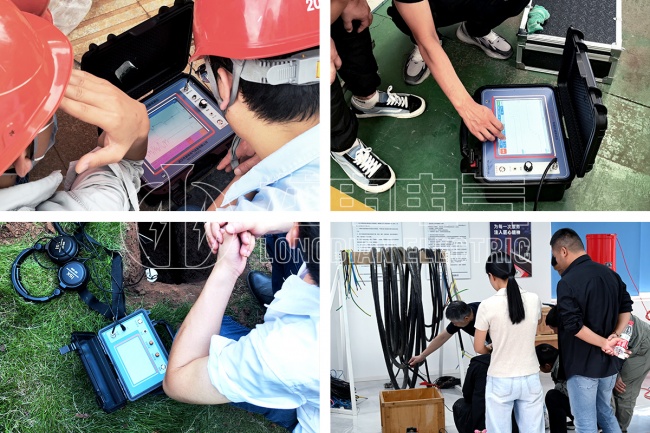

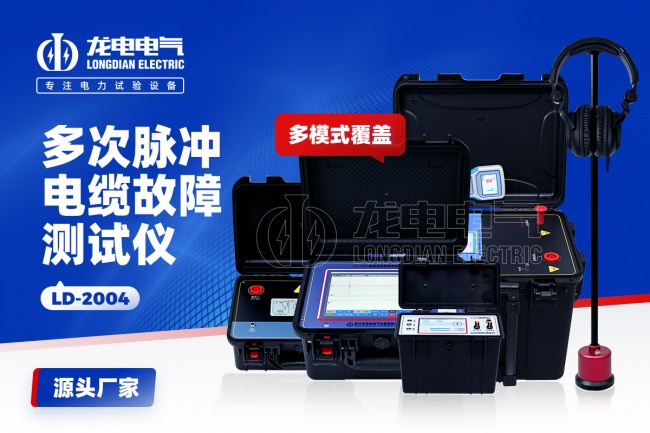

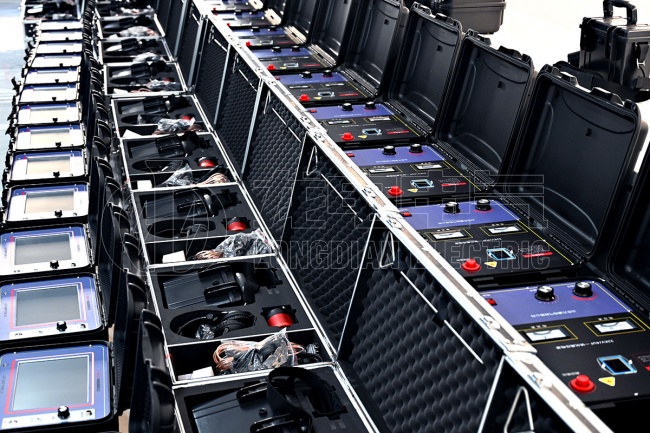

整套 LD-2004 多次脉冲电缆故障测试仪由智能测距主机、多次脉冲耦合单元、30kV 一体式高压脉冲电源、声磁数显同步定点仪四部分组成，针对高阻故障可通过多次脉冲技术将复杂的闪络波形转化为类低压脉冲波形，降低判读门槛，同时配套声磁定点设备实现米级精确定位，刚好匹配本次故障的排查需求。
多次脉冲法粗测故障距离
现场测试首先从电缆首端开展粗测测距，目标是锁定故障点的大致区段，缩小后续定点范围。操作人员按照高压闪络测试规范完成接线：将一体式高压脉冲电源的高压输出端接入多次脉冲耦合单元的高压输入侧，耦合单元输出接故障相电缆芯线；同步连接设备接地、电缆铠装接地与放电装置，放电球隙初始调整至 3mm；测距主机通过信号线接入耦合单元的信号端子。
开机后先启动 LD-2004 多次脉冲电缆故障测试仪的测距主机，默认进入低压脉冲模式，先采集一帧完整的电缆开路基准波形，确认电缆全长与标称值基本一致；随后将采样方式切换为 “八次脉冲” 模式，再逐步开启高压脉冲电源，缓慢升压至 18kV，观察到故障点稳定击穿，放电频率保持在每 4 秒左右一次。点击采样键后，主机自动捕捉多组连续脉冲反射波形，屏幕上呈现出规律性的周期波形，特征与低压脉冲短路波形高度一致。
通过双游标卡位结合自动判距功能，测试得出故障点距离首端测试点 1472 米，误差在 1 米以内。操作人员对照电缆路径台账，初步锁定故障点位于某路段人行道下方，距离周边电缆井约 30 米，为后续定点工作划定了准确范围。相比传统单次闪络法，本次测试波形清晰、特征明确，全程只用 15 分钟就完成了粗测，大幅减少了波形判读的时间。
声磁同步法精确定点
粗测完成后，操作人员先将高压电源电压调零，使用放电装置对电缆充分放电，拆除脉冲发生装置，随后转入故障点精确定位环节。使用 LD-2004 多次脉冲电缆故障测试仪配套的声磁数显同步定点仪，先进行电缆路径校准：将设备切换至路径模式，沿人行道逐步移动探头，通过方向图标与信号强度判断电缆准确走向，确认电缆实际路径与台账偏差不超过 0.3 米。
路径确认后，切换至定点模式，将探头沿电缆路径放置在 1472 米预估位置附近，重新接入高压脉冲电源，保持故障点持续击穿放电。操作人员通过耳机监测放电振动声，同时观察数显屏的距离数值：初始距离显示为 20 余米，随着探头逐步靠近故障点，数显值持续减小；当探头移动至某一处时，数显值低至 1.2 米，且耳机内的 “啪啪” 放电声清晰、振动波形幅度峰值，前后移动探头数值均会增大，由此判定该点正下方即为故障精确位置。
为排除环境噪声干扰，操作人员切换了低通滤波模式再次验证，数值与位置均保持稳定，定点误差控制在 0.2 米以内。同时根据定点仪的MIN数显值，结合现场地质条件，判断电缆埋设深度约 1.2 米，为后续开挖提供了深度参考。
开挖验证与故障原因分析
根据定点位置进行局部开挖，挖深至 1.2 米时露出电缆本体，发现电缆外护套有明显的外力挤压破损痕迹，铠装层局部变形，主绝缘层存在点状击穿通道，属于典型的外力破坏导致的高阻泄漏故障，与前期测试判断完全一致。故障点位置与测试测距的偏差约 0.8 米，定点位置与实际故障点横向偏差小于 0.2 米，完全满足抢修精度要求。
抢修人员对故障段电缆进行截换处理后，再次使用 LD-2004 多次脉冲电缆故障测试仪的低压脉冲模式复测，电缆全长波形正常，无故障反射点，绝缘测试合格后线路恢复送电。本次故障排查从设备进场到完成定位只用时 1 小时 40 分钟，开挖面积不到 1 平方米，相比传统 “分段排查、大范围开挖” 的方式，抢修效率提升明显。
案例总结
本次 10kV 地埋电缆高阻故障排查，充分体现了 LD-2004 多次脉冲电缆故障测试仪在复杂故障场景下的技术优势：一是多次脉冲技术解决了高阻故障波形难判读的问题，降低了对操作人员经验的依赖；二是 “粗测 + 定点” 一体化配置，一套设备即可完成全流程测试，无需多套设备转运切换；三是声磁同步定点抗干扰能力强，在市政道路这类环境噪声较大的场景下仍能保持高精度。
对于配网运维单位而言，这类集成化测试设备既能应对各类电缆故障，又能提升抢修效率、减少施工成本，适合作为电缆故障抢修的常备装备。在实际应用中，只需根据故障类型选择对应测试模式，严格遵守高压操作安全规范，即可快速完成故障排查。
